LSQ-L系列(立式)自動濾水器
LSQ-L系列(立式)自動濾水器基本原理
原水由進水口1進入過濾器,經粗濾網2較大的顆粒雜質,進入精濾網3,過濾后凈水由出水口7流出。此過程中,原水中的雜質不斷在濾網表面積累。致使過濾器出、入口間形成了一個壓差△P,當此壓差△P達到壓差控制器4預設值時。自動清洗功能啟動,排污閥6開啟,在過濾器內壓力與對大氣的排污口間的壓差作用下,濾網表面的雜質經吸咀9、集污軸8、排污腔由排污閥排出。在此過程中,由于電機驅動單元5帶動集污軸及其吸咀在精濾網表面做螺旋掃描、吸物除污物,將整個濾網表面雜質清洗干凈。清洗結束,排污閥關閉。電機驅動單元以及集污軸停止。一個清洗周期結束。
LSQ-L系列(立式)自動濾水器結構特點
1、過濾效率高:獨特濾網結構大大增加了濾網的有效過濾面積,從而提高了過濾器的過濾效率,因此設備體積更小,結構更緊湊。
2、智能控制:PLC控制,自動反沖洗濾網,自動排污,無需人員值守。
3、連續供水:反沖洗系統供水無須間斷,反洗耗水量小。
4、使用方便,根據現場要求有多種結構形式可供選擇,可滿足現場安裝、操作、維護方便的要求。
5、過濾精度準確:過濾精度可在30微米~3000微米選擇。
6、運行成本低:自動控制,節省人力;結構緊湊,節省空間投資;操作、維護方便節省節省運行成本。
2、智能控制:PLC控制,自動反沖洗濾網,自動排污,無需人員值守。
3、連續供水:反沖洗系統供水無須間斷,反洗耗水量小。
4、使用方便,根據現場要求有多種結構形式可供選擇,可滿足現場安裝、操作、維護方便的要求。
5、過濾精度準確:過濾精度可在30微米~3000微米選擇。
6、運行成本低:自動控制,節省人力;結構緊湊,節省空間投資;操作、維護方便節省節省運行成本。
LSQ-L系列(立式)自動濾水器應用領域
1、工業:鋼鐵、電力、化工、紡織、制藥、造紙、汽車、制糖等循環
冷卻水等。
2、市政:生活用水、熱力供暖、地源熱泵、、污水處理等。
3、灌溉:農業、園林、綠地、高爾夫球場等。
4、其他: 中水回用、海水淡化、船舶壓載水等。
冷卻水等。
2、市政:生活用水、熱力供暖、地源熱泵、、污水處理等。
3、灌溉:農業、園林、綠地、高爾夫球場等。
4、其他: 中水回用、海水淡化、船舶壓載水等。
LSQ-L系列(立式)自動濾水器通用性能參數
單臺流量:30~1100m3/h
最小工作壓力:0.2MPa
最大工作壓力:1.0 MPa、1.6 MPa、2.5 MPa
最高工作水溫: 65℃
過濾精度范圍: 30~3000微米
濾網清潔時的壓力損失:不大于0.01 MPa
清洗濾網所需水量:80~120升(最小工作壓力時)
自清洗時間:8~15秒
控制方式:PLC智能控制,壓差、時間、手動、故障報警。
電源要求:交流380V,50Hz, 0.55KW
安裝形式:立式安裝。也可根據現場情況水平、豎直或傾斜安裝
LSQ-L系列(立式)自動濾水器外形尺寸參數
型號
|
公稱直徑
|
流量(m3/h)
|
重量
|
D
(mm)
|
H
(mm)
|
L1
(mm)
|
L2
(mm)
|
L3(mm)
|
LSQ-80L
|
80
|
35
|
148
|
350
|
890
|
310
|
460
|
265
|
LSQ-100L
|
100
|
36
|
156
|
350
|
1090
|
310
|
460
|
265
|
LSQ-150L
|
150
|
150
|
258
|
350
|
1695
|
354
|
700
|
350
|
LSQ-200L
|
200
|
300
|
290
|
407
|
1695
|
354
|
700
|
350
|
LSQ-250L
|
250
|
400
|
440
|
630
|
2400
|
460
|
800
|
460
|
LSQ-300L
|
300
|
600
|
450
|
630
|
2400
|
460
|
800
|
460
|
LSQ-350L
|
350
|
900
|
460
|
630
|
2400
|
460
|
800
|
460
|
LSQ—400L
|
400
|
1100
|
550
|
630
|
2400
|
460
|
800
|
460
|

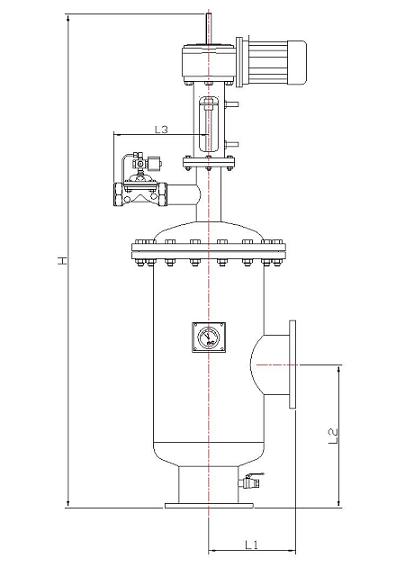

產品結構圖

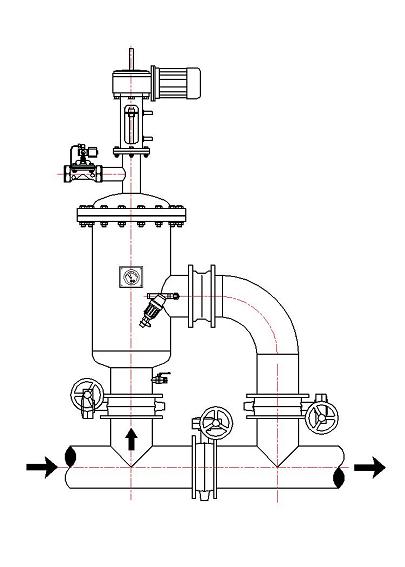

產品安裝圖
